Kolmiomittauksia Ilmajoella 1930-luvulla

Ilmajoen osalta ensimmäiset itsenäisyyden ajan kartoitukset ajoittuvat 1930-luvulle, jolloin mitattiin ns. Ilmajoen kenttäperusviiva, ja siihen liittyvät kolmioverkot. Näistä Ilmajoen paikallishistoriaa koskevista tapahtumista on koottu tälle sivustolle kaikki tähän mennessä löytynyt aineisto.

Löydät lisätietoa aihekohtaisesti klikkaamalla otsikkoa tai kuvaa.

Kolmiomittauksista yleensä

Heti itsenäistymisen jälkeen alettiin mittaamaan koko valtakunnan kattavaa luotettava koordinaatistoa, jonka varaan kaikki muu kehitys voitaisiin perustaa.

Ilmajoen mittaukset liittyvät siten omalta osaltaan Geodeettisen laitoksen 1.lk kolmioverkon mittaukseen.

Kolmiomittauksen historiasta löytyy Youtube:sta erinomainen dokumentti :
Kolmiomittaus - Suomen kartoituksen perusta (Jyrki Puupponen)

Kolmiomittausdokumentti - Jyrki Puupponen

Suunnittelua kesällä 1929

Ilmajoen alueen mittauksia valmisteltiin vuoden 1929 kesällä, jolloin merkittiin alustavasti maastoon Ilmajoen kenttäperusviiva välille Rannanmäki - Mansikkakylä.

Samalla tarkistettiin kolmiomittauspisteiden ja -tornien alustavat paikat (Pässilänvuori, Oksivuori, Santavuori), ja niille rakennettiin kevyet havainto- ja tarkistustornit (ns. rekognosointitornit).

V.A Heiskanen

Ilmajoen kenttäperusviiva

Kolmioverkossa mitattiin muutaman sadan kilometrin välein ns. kenttäperusviiva, jolla saatiin kolmioverkkoon mittakaava.

Ilmajoella kenttäperusviivan pituus oli n. 6,2 km pitkä linja joka kulki Mansikkavuoren juurelta Rannanmäelle.

Mittaus suoritettiin 26.6 - 1.7.1930.

Rannanmäki 1930

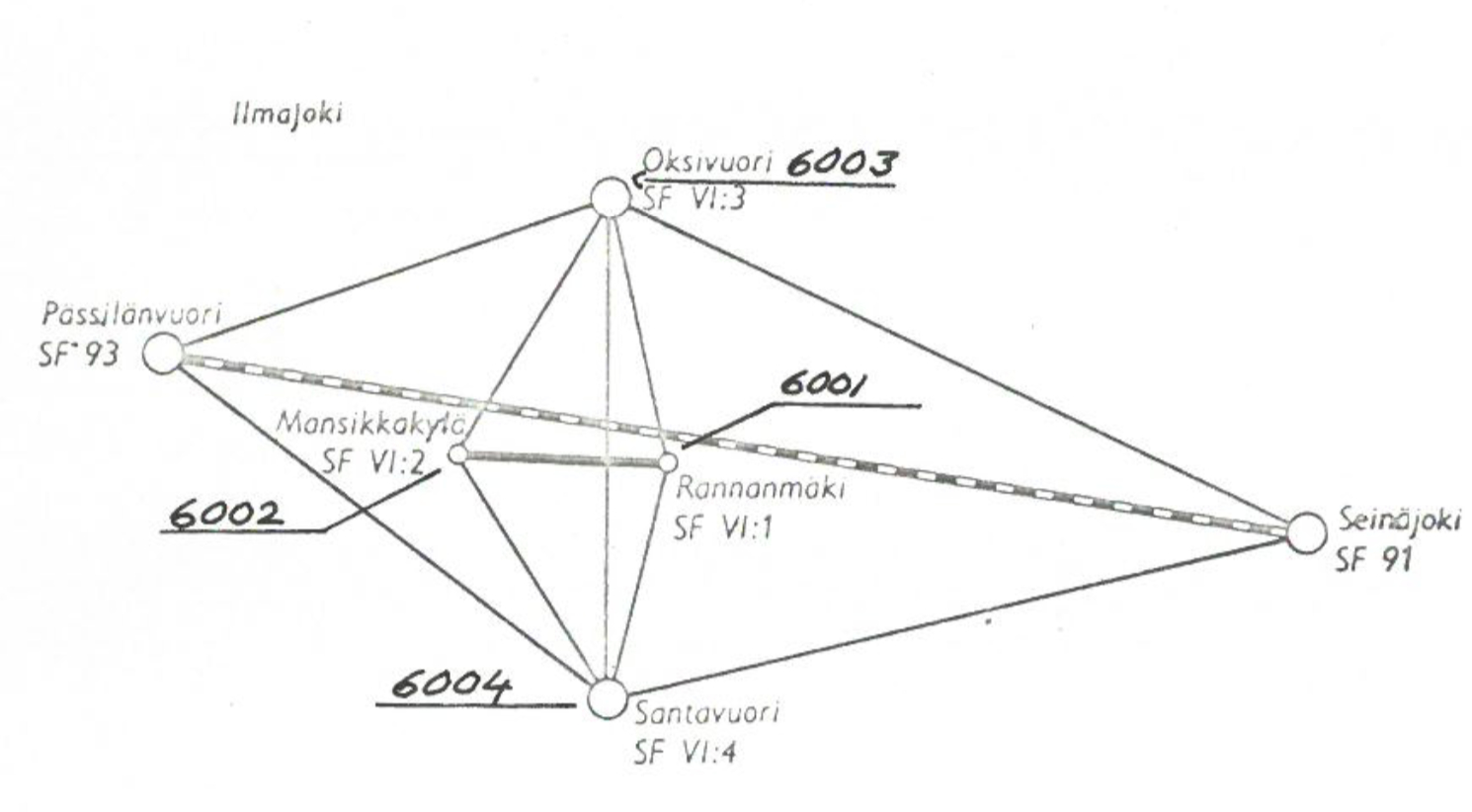

Suurennusverkko

Kun perusviivan tarkka pituus oli saatu mitattua, piti se vielä suurentaa ns. suurennusverkon avulla, jolloin sen mittakaava ja sivujen pituudet saatiin laskettua varsinaisen isomman 1.lk kolmion yhden sivun pituudeksi.

Tuo sivu oli Pässilänvuori - Seinäjoki, ja niiden välinen etäisyys reilu 34,7 km. Suurennusverkon apuna käytettiin Oksivuoren ja Santavuoren kolmiopisteitä.

Suurennusverkko Oksivuori - Santavuori

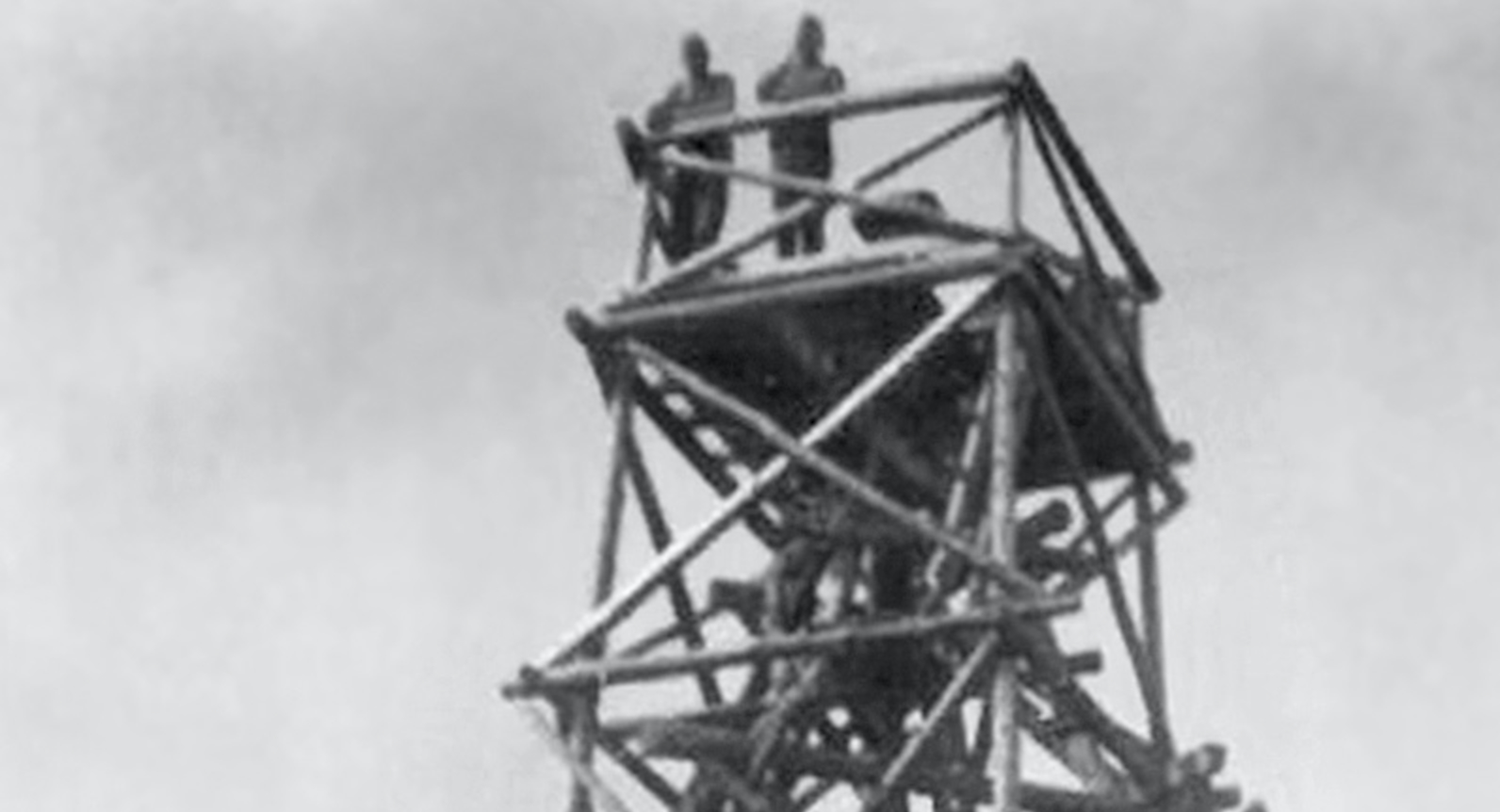

Pässilänvuoren torni

Pässilänvuoren ensimmäinen torni rakennettiin kesällä 1930 Geodeettisen laitoksen toimesta, ja se uusittiin 1966 (MML).

Paikkakuntalaiset tunsivat tuon paikan vanhastaan nimellä Tornikallio, ja rakennusaikana paikalta löydettiin vanhan venäläisen mittauspisteen merkinnät (kallioon hakattuna) vuodelta 1910.

Pässilänvuoren torni

Ilmajoen kolmiotorneista

Kolmiotorneja rakennettiin Ilmajoelle useitakin, ja niitä myös uusittiin myöhempinä vuosina jonkin verran.

1.lk verkon mittauksiin liittyvät tornit rakensi Geodeettinen laitos, ja muutamia tehtiin myös Maanmittauslaitoksen toimesta.

Maanmittauslaitos uudisti torneja vielä 1960- ja 1970-luvuilla, mutta sen jälkeen niistä luovuttiin ja tällä hetkellä niitä ei ole enää yhtäkään jäljellä.

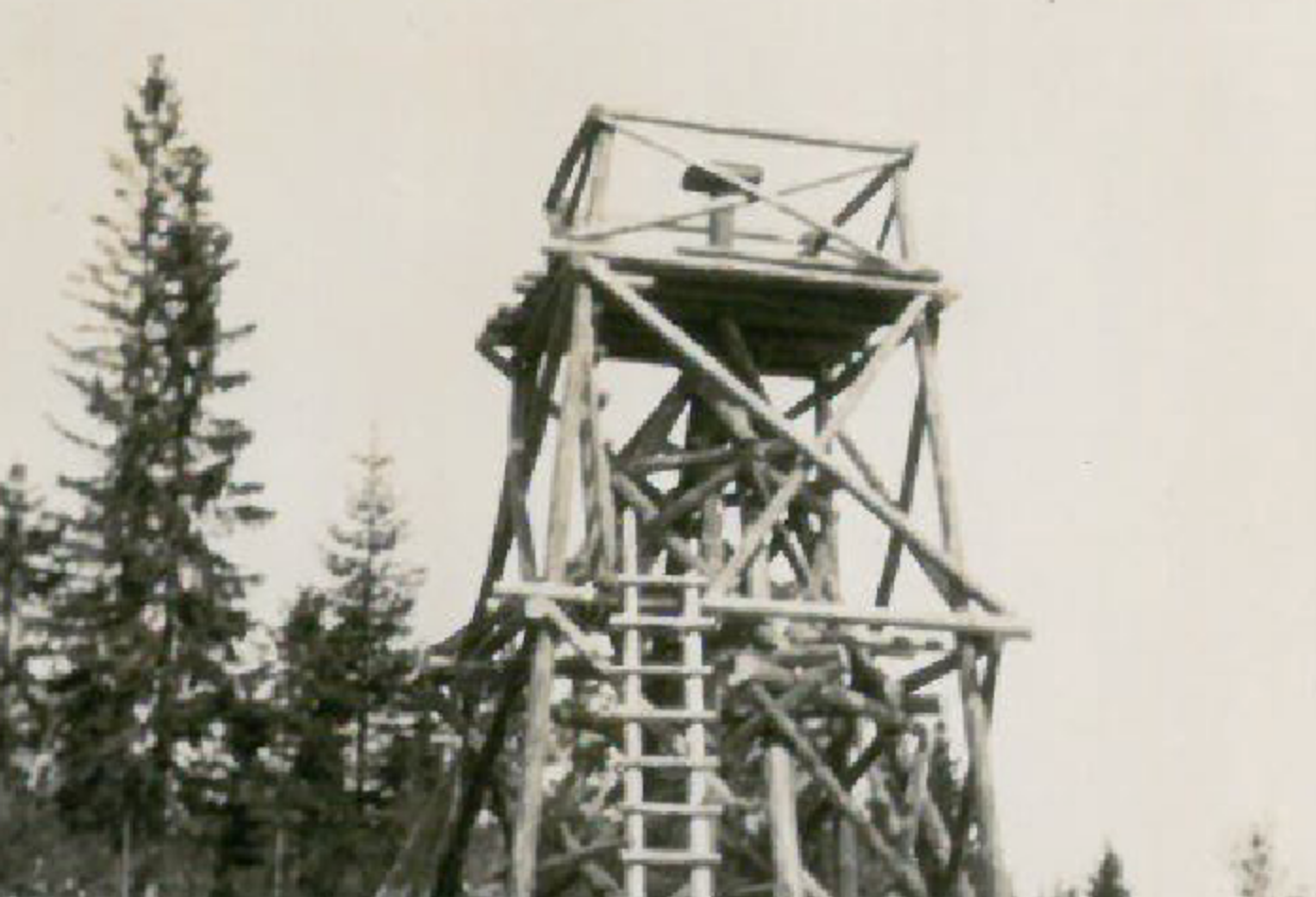

Mansikkakylän torni

Ilmajoen kolmiopisteiden myöhempiä vaiheita

Ilmajoen kenttäperusviivaan kohdistui mielenkiintoa vielä myöhemmin 1980-luvun loppupuolella, jolloin sen avulla pyrittiin saamaan esille maankuoren vaakasuoraa liikettä.

Kuvan takaa löydät Jorma Jokelan kirjoituksen Ilmajoen Joulu-lehdessä 2022.

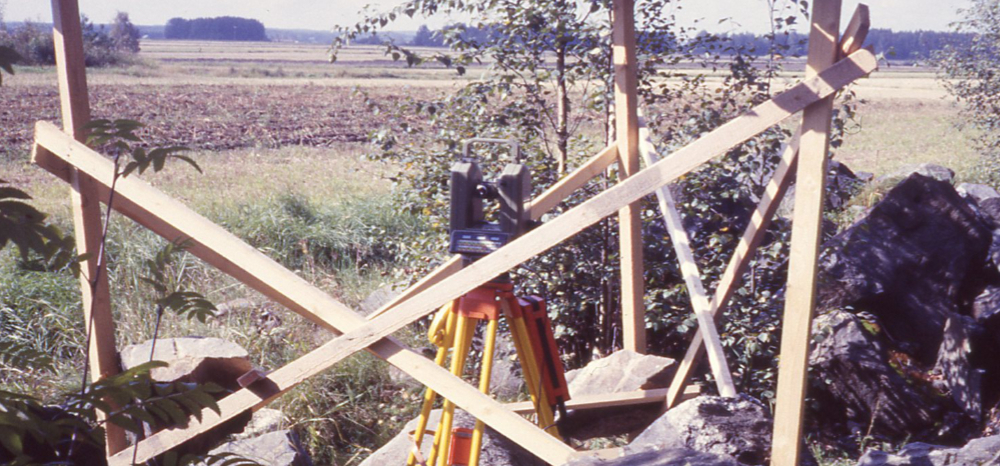

Rannanmäen kolmiopiste

Ilmajoen peruskartoista

Peruskarttojen valmistuksen teki mahdolliseksi kolmiomittaus, joka oli saatu riittävän valmiiksi 1950-luvulle tultaessa.

Ilmajoen alueen ensimmäinen peruskartta saatiin julkaistua 1953, ja lisää seuraavina vuosina 1954 ja 1955, jolloin saatiin katettua itäinen puoli Ilmajokea.

Läntinen puoli saatiin hieman myöhemmin, vasta 1970, jolloin koko Ilmajoen peruskartat oli käytettävissä.

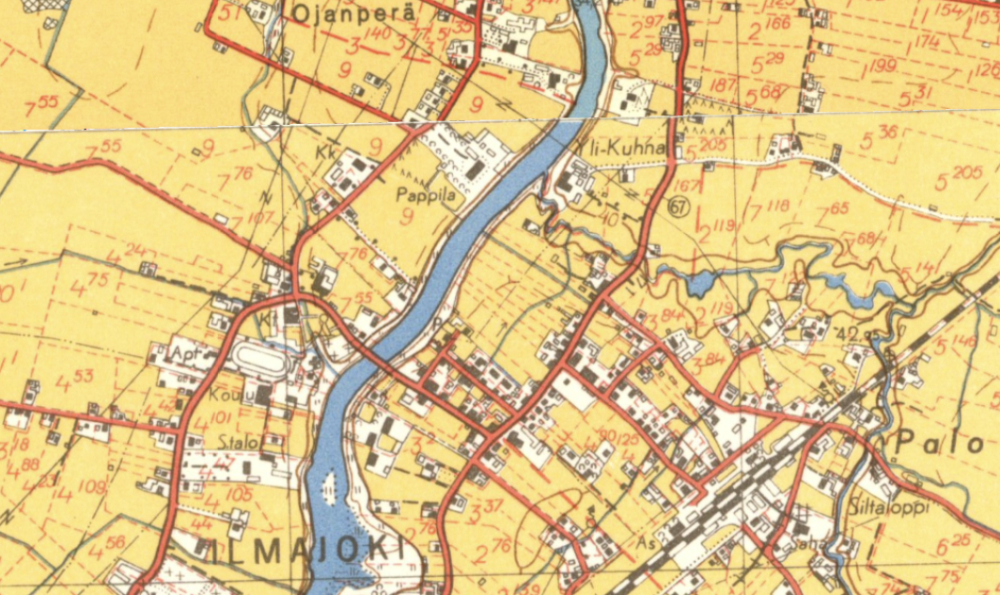

ILmajoen peruskartta 1953

Torninrakennuksesta

Kolmiotorneja rakennettiin koko maahan satoja ja niiden rakentaminen kesti useita vuosikymmeniä.

Tornien pystyttämistä varten oli omia työporukoita jotka kiersivät koko maan alueella, milloin missäkin tarvittiin uutta tornia.

Yle Areenasta löytyy erinomainen dokumentti Torninrakentajat, jossa seurataan kurulaisen ryhmän työtä Ranuan Piittisvaarassa kesällä 1986.

Torninrakennus

Muuta aiheeseen liittyvää

Kartoituksen koko historia on laaja ja mielenkiintoinen aihe, alkaen aina antiikin ajan ja egyptiläisten kehittämistä menetelmistä. Mittaus ja kartoitus on kiinnostanut ihmiskuntaa niin kauan kuin kirjoitettua historiaa on olemassa, ja nyt kiinnostus on siirtynyt myös avaruuden ja maailmankaikkeuden mittaamiseen jossa vielä tekemistä riittääkin.

Kokosin vielä erilaisia aiheeseen liittyviä linkkejä, dokumentteja ja muuta tietoa, jos ketä asia kiinnostaa

Nummelan perusviiva

© Sivuston sisällön kokosi ja suunnitteli Esa Laitila - sähköpostiosoite : [email protected]
Ota yhteyttä mikäli sinulla on huomioita, korjauksia tai uusia kuvia liittyen Ilmajoen kolmiomittauksiin.
Kuva-aineistoa yritämme saada tänne esille mikäli uusia kuvia tai muuta tietoa löytyy.
